Marder 1A3 – di che pasta sono fatti?

Esprimi il tuo voto

Il Marder 1 nacque nella Germania Ovest come veicolo da combattimento della fanteria destinato ad accompagnare le unità corazzate e a proteggere la squadra trasportata da minacce più pesanti di quelle considerate per molti mezzi coevi. Entrato in servizio nel 1969, combinava una corazzatura calibrata sui principali armamenti sovietici, una torre biposto con cannone automatico da 20 mm e un compartimento posteriore per sei fanti. La versione Marder 1A3, sviluppata alla fine degli anni Ottanta, conservò l’architettura di base ma introdusse protezioni aggiuntive e una maggiore resistenza frontale.

Una protezione pensata contro il 14,5 mm

Il requisito tedesco era più impegnativo di quello adottato per diversi trasporto truppe della stessa epoca. Il BMP-1 sovietico era stato progettato per resistere frontalmente alle mitragliatrici pesanti da 12,7 mm; il Marder doveva invece affrontare sulla proiezione anteriore i colpi perforanti da 14,5 mm. Questa munizione sviluppava un’energia cinetica sensibilmente superiore ed era molto diffusa nell’arsenale sovietico, impiegata sulle mitragliatrici KPVT dei BTR e anche come armamento secondario su alcuni carri pesanti.

Nel materiale esaminato nel video, la capacità di penetrazione del 14,5 mm è collocata nell’ordine di 25-30 mm di acciaio a distanze comprese indicativamente fra 300 e 500 metri. La protezione laterale del Marder venne invece dimensionata soprattutto contro il 12,7 mm, tenendo conto sia della probabilità di essere colpiti nei diversi settori sia del contributo offerto da cingoli e ruote nella parte inferiore dello scafo.

Dai prototipi alla produzione di serie

Il programma prese avvio nel 1960 e attraversò tre generazioni di prototipi realizzati da più gruppi industriali. Le diverse proposte sperimentarono geometrie dello scafo, torri e disposizioni interne differenti; alcuni mezzi, come quelli della serie RU 261, anticipavano già elementi riconoscibili del veicolo definitivo, compreso il cannone da 20 mm. Una preserie venne completata nel 1968 e il Marder entrò ufficialmente in servizio l’anno successivo.

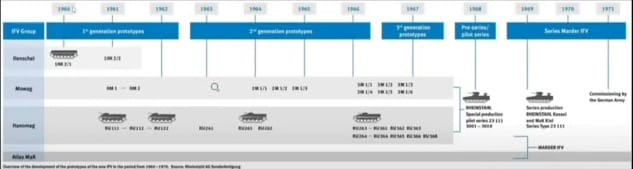

Linea di sviluppo dei prototipi che condussero al Marder
La linea di sviluppo dei prototipi che portò al Marder, avviata nel 1960 e culminata con l’entrata in servizio nel 1969.

La produzione superò i 2.200 esemplari, un dato che rese il Marder uno dei veicoli da combattimento della fanteria occidentali più diffusi della sua generazione. La sua longevità dipese anche dalla riserva progettuale lasciata a sospensioni, trasmissione e struttura dello scafo, che permise di assorbire nel tempo l’aumento di massa delle successive modernizzazioni.

Accesso, equipaggio e disposizione interna

La fanteria accede al compartimento di trasporto attraverso una grande rampa posteriore. La soluzione agevola l’imbarco e lo sbarco anche durante spostamenti tattici e, grazie allo spessore della struttura, mantiene una protezione coerente con il resto del settore posteriore. I portelli sul tetto permettono ai fanti di osservare o impiegare armi individuali e sistemi anticarro spalleggiabili; nelle prime configurazioni erano presenti anche feritoie laterali per il tiro dall’interno.

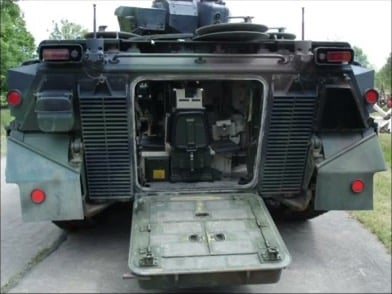

Rampa posteriore e compartimento di trasporto del Marder 1
La rampa posteriore abbassata permette l’accesso diretto al compartimento della squadra di fanteria.

Il motore diesel da 600 CV è installato anteriormente sul lato sinistro, mentre il pilota siede a destra e dispone di un volante, soluzione tecnicamente avanzata per un mezzo progettato negli anni Sessanta. Più indietro si trova la torre biposto, occupata da capocarro e cannoniere: i due membri dell’equipaggio sono collocati in basso rispetto al profilo esterno della torre, con una minore esposizione a schegge e proiettili. Il vano posteriore ospita sei fanti su due file di sedili.

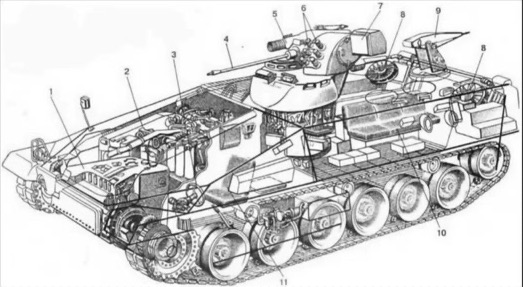

Schema della disposizione interna del Marder 1
Lo schema interno mostra il motore anteriore, la torre biposto e il vano posteriore destinato a sei fanti.

La corazzatura del Marder originario

La protezione venne distribuita in funzione dell’inclinazione delle superfici e della probabilità statistica d’impatto. La piastra frontale inferiore, meno inclinata, raggiungeva 32 mm di acciaio con angoli variabili indicativamente fra 24 e 55 gradi. Il grande glacis superiore era invece spesso 14 mm ma inclinato di circa 78 gradi, una geometria favorevole alla deviazione dei proiettili. Nella zona di raccordo compariva un elemento da 20 mm.

Sui fianchi, la sezione superiore indicata nello schema aveva uno spessore di 14,5 mm e un’inclinazione di circa 33 gradi. La fascia inferiore manteneva valori analoghi, ma beneficiava anche della presenza del treno di rotolamento. Il risultato non era una protezione uniforme: la massa veniva concentrata dove era più probabile ricevere un colpo, evitando di appesantire settori meno esposti.

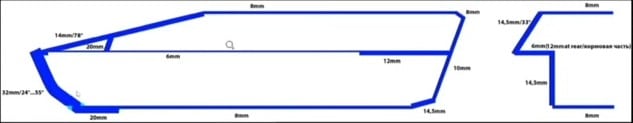

Schema degli spessori della corazzatura originale del Marder 1
Lo schema delle corazzature del Marder originario evidenzia la diversa distribuzione degli spessori e delle inclinazioni.

La modernizzazione Marder 1A3

Il Marder 1A3 venne introdotto nel 1988 con l’obiettivo principale di aumentare la protezione. Il requisito illustrato nel video passò dalla resistenza al 14,5 mm a una protezione frontale contro munizioni da 30 mm. Per raggiungerlo furono applicate piastre supplementari saldate e distanziate, mentre sui fianchi comparvero pannelli e contenitori esterni che svolgevano anche una funzione di corazzatura spaziata.

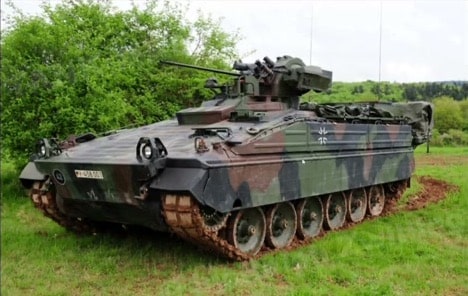

Marder 1A3 con protezioni aggiuntive
Un Marder 1A3 con le protezioni aggiuntive applicate allo scafo e ai fianchi.

Sul glacis superiore, alla piastra originaria da 14 mm venne aggiunto un ulteriore elemento di circa 10 mm separato da un’intercapedine. Lo spazio d’aria non serve soltanto ad aumentare la distanza da attraversare: dopo l’impatto sul primo strato, può alterare l’assetto del penetratore e ridurne l’efficacia contro la corazzatura principale.

Nei moduli più complessi mostrati nel filmato compaiono sequenze costituite da 12 mm di acciaio, circa 4 mm di materiale elastomerico e altri 7 mm di acciaio, alternate a intercapedini d’aria di circa 20 mm. In alcuni settori la sequenza viene ripetuta. La protezione contro le mine venne inoltre rinforzata con una piastra aggiuntiva da 12 mm sotto la postazione del pilota, estesa verso il secondo e il terzo rullo.

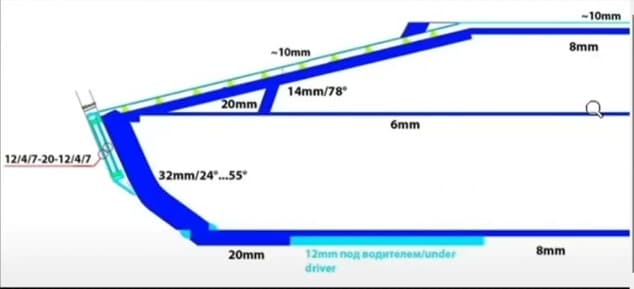

Schema delle protezioni aggiuntive del Marder 1A3
Nello schema del Marder 1A3 compaiono le piastre aggiuntive, gli interspazi e il rinforzo sotto la postazione del pilota.

L’aumento della protezione comportò un incremento di massa, assorbito però dalla robustezza del treno di rotolamento e dalle riserve previste nel progetto originario. La modernizzazione non distribuì nuovo acciaio indiscriminatamente: lasciò meno protette le zone con minore probabilità d’impatto e concentrò gli interventi sul settore frontale, sui fianchi superiori e sotto il pilota.

Armamento e controllo del tiro

L’armamento principale è il cannone automatico Rheinmetall Rh 202 da 20 mm, sviluppato negli anni Sessanta e impiegato anche in installazioni antiaeree. Le munizioni perforanti sottocalibrate APDS citate nel video raggiungono una penetrazione indicativa di 30-35 mm a 400 metri. Il cannone è affiancato da una mitragliatrice da 7,62 mm, da lanciagranate fumogeni e dalla predisposizione per un missile anticarro guidato.

Le ottiche del cannoniere comprendono un canale termico, un vantaggio importante per un mezzo della sua generazione. Il sistema installato sulle configurazioni considerate è però di prima generazione: offre una lettura utilizzabile a distanze nell’ordine di 500-800 metri, mentre oltre il chilometro la definizione può non essere sufficiente per riconoscere con sicurezza il tipo di bersaglio e distinguere un mezzo amico da uno avversario.

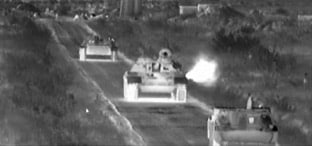

Immagine prodotta dal visore termico di prima generazione del Marder 1A3
L’immagine del visore termico di prima generazione mostra la ridotta definizione alle distanze maggiori.

Capacità e limiti operativi

Il Marder 1A3 rimane un progetto nato da una piattaforma degli anni Sessanta. Il cannone da 20 mm e il sistema termico non raggiungono le prestazioni degli armamenti e dei sensori installati sui veicoli da combattimento della fanteria più recenti. Conserva tuttavia una protezione significativa, una disposizione interna razionale e una meccanica dimensionata per sostenere successive aggiunte di massa.

Il suo valore dipende quindi dal contesto d’impiego. La protezione frontale migliorata, la rampa posteriore e la capacità di trasportare sei fanti ne fanno un mezzo ancora utilizzabile per accompagnare reparti meccanizzati; i limiti delle ottiche e dell’armamento richiedono invece distanze d’ingaggio controllate, coordinamento con altri sistemi e particolare attenzione all’identificazione dei bersagli.
